L’applicazione più consueta è nei misuratori di energia in ambito civile ed industriale, o nelle applicazioni Wallbox.

In questo tipo di componente, la scelta del materiale magnetico risulta fondamentale e permette di ottenere elevata accuratezza e basso livello di sfasamento dei segnali ingresso/uscita in dimensioni estremamente ridotte. Tali caratteristiche sono di particolare interesse quando si desidera realizzare apparecchi di misura per rilievi di valore efficace, di valore di picco, o di forma d’onda nel caso si desideri analizzare il contenuto armonico di una corrente alternata.

Collegando una resistenza al secondario del trasformatore, si può ottenere un segnale in tensione isolato dalla rete e proporzionale alla corrente primaria, tuttavia esistono svariate tecniche di amplificazione (vedi Application Note AN-TA001) e di condizionamento del segnale a seconda del circuito applicativo o dell’analisi che si vuole effettuare.

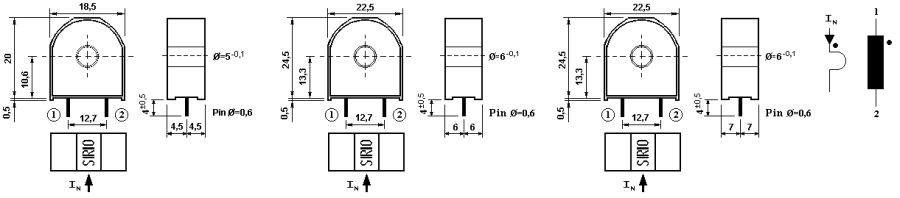

Lo stesso trasformatore può essere fornito nella versione con foro passante e nella versione con spira primaria inserita, per agevolare il montaggio su circuito stampato. La temperatura di esercizio tipica è da –25 a +85 °C. Alcuni modelli standard sono riportati di seguito.
